Okna, dveře a vrata prodáváme v našem e-shopu bez zaměření a montáže. Pro montáž je potřeba zvolit správný rozměr výrobku nebo otvor podle rozměru výrobku přichystat. Zaměření je velmi jednoduché, zvládnete ho sami podle návodu.
Podle níže uvedených postupů zjistíte, jaký rozměr okna, dveří nebo vrat potřebujete vyrobit přesně na míru do vašeho stavebního otvoru. Nebo naopak, jaký rozměr stavebního otvoru musíte připravit pro okna, dveře nebo vrata z naší nabídky.
Zjištěné nebo požadované rozměry stavebních otvorů nebo výrobků si prosím zkontrolujte a pečlivě zaznamenejte. Následně si podle nich prohlédněte a porovnejte naši nabídku a vyberte si požadovaný výrobek, který máme skladem. V případě, že jste nenalezli požadovaný výrobek, můžete si u nás objednat okna, dveře nebo vrata na míru.
Návod k zaměření oken, dveří, vrat a doplňků v elektronické podobě v PDF si můžete stáhnout zde.
V případě nejasností a dotazů, a také pro výrobu oken, dveří nebo vrat na míru, nás prosím kontaktujte na telefonním čísle 518 307 516 nebo na emailu eshop@oknamacek.cz, rádi vám poradíme.
Plastová, hliníková a ocelová okna a balkonové dveře mají výšku uvedenu bez podkladního profilu. Podkladní profil je k nim však vždy dodáván a má výšku 30 mm. Dřevěná okna a balkonové dveře mají výšku uvedenu již včetně podkladního profilu 30 mm, který je z výrobních důvodů vždy jejich součástí! Podkladní profil slouží zejména k připevnění vnějších a vnitřních parapetů. S tímto je potřeba při přípravě stavebního otvoru počítat!
Rozměry stavebních otvorů pro balkonové dveře s AL prahem se zaměřují stejně jako vchodové dveře viz. níže.
Šířka stavebního otvoru = šířka výrobku + 30 až 40 mm.
Výška stavebního otvoru = výška výrobku + výška podkladního profilu 30 mm + 30 až 40 mm.
Uvedený postup platí pro nově připravené otvory v ideálním případě. U otvorů stávajících (po vybourání starých oken a balkonových dveří) je potřeba připravit otvor nebo zvolit rozměr okna a balkonových dveří tak, aby bylo možné je namontovat. Spára mezi rámem okna nebo dveří a ostěním se po dokončení montáže vyplňuje montážní PU pěnou.

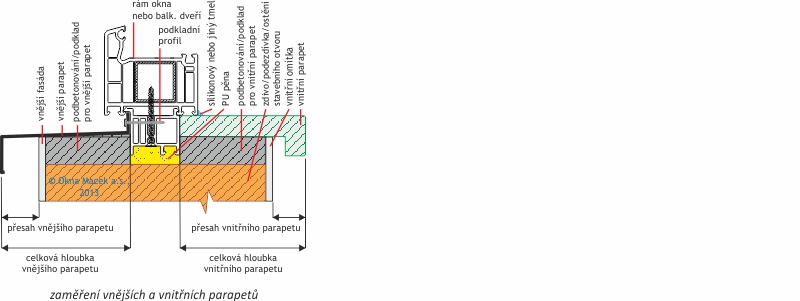

Hloubka parapetů se měří vždy od podkladního profilu umístěného pod oknem nebo balkonovými dveřmi (viz. obrázek). Přesah venkovních parapetů je vždy cca 50 mm přes hotovou fasádu, přesah vnitřních parapetů je vždy cca 30 mm přes vnitřní omítku. Délka (šířka) parapetů bývá většinou stejná jako šířka okna nebo balkonových dveří, v případě potřeby mohou být parapety delší nebo kratší. Šířka podkladního profilu je závislá na stavební hloubce okna a balkonových dveří a také na výrobci! Obrázek ukazuje zaměření parapetů u oken a balkonových dveří z PVC profilů KBE/KNIPPING 70 AD. Před zaměřením si ujasněte pozici okna v ostění!
Žaluzie a sítě proti hmyzu
Žaluzie a sítě proti hmyzu dodáváme pouze pro naše skladová plastová okna standardních rozměrů a skladové balkonové dveře standardních rozměrů! Pro tato okna a balkonové dveře máme k dispozici přesné specifikace a rozměry, podle kterých máme žaluzie a sítě naskladněny nebo je objednáváme. Proto je není potřeba zaměřovat.
Plastové, dřevěné a hliníkové vchodové dveře
Plastové, dřevěné a hliníkové vchodové dveře mají výšku uvedenu včetně AL prahu a bez podkladního profilu. Podkladní profil k nim může být dodán nebo je již součástí dveří. Spodní část AL prahu musí být v úrovni hotové podlahy. Podkladní profil nebo jeho větší část není vidět, je při montáži zapuštěn pod úroveň hotové podlahy, nad kterou je viditelný pouze AL práh. S tímto je potřeba při přípravě stavebního otvoru počítat!
Šířka stavebního otvoru = šířka výrobku + 30 až 40 mm.
Výška stavebního otvoru nad hotovou podlahu = výška výrobku bez podkladního profilu + 15 až 20 mm.
Výška stavebního otvoru pod hotovou podlahu = výška podkladního profilu + 15 až 20 mm.
Uvedený postup platí pro nově připravené otvory v ideálním případě. U otvorů stávajících (po vybourání starých vchodových dveří) je potřeba připravit otvor nebo zvolit rozměr vchodových dveří tak, aby bylo možné je namontovat. Spára mezi rámem dveří a ostěním se po dokončení montáže vyplňuje montážní PU pěnou.
Ocelové vchodové dveře STALPRODUKT
Ocelové vchodové dveře STALPRODUKT mají výšku uvedenu včetně prahu. Podkladní profil se u nich nepoužívá, dveře se pokládají a šroubují přímo na hotovou podlahu. Dveře se vyrábí pouze v několika standardních rozměrech, pro které musí být připraven stavební otvor. S tímto je potřeba při přípravě stavebního otvoru počítat!
Průchod 800x2020 mm (vnější rozměry včetně zárubně 900 x 2070 mm):
- šířka stavebního otvoru = 940 mm,
- výška stavebního otvoru nad hotovou podlahu = 2090 mm.
Průchod 900x2020 mm (vnější rozměry včetně zárubně 1000 x 2070 mm):
- šířka stavebního otvoru = 1040 mm,
- výška stavebního otvoru nad hotovou podlahu = 2090 mm.
Uvedený postup zaměření platí pro nově připravené otvory v ideálním případě. U otvorů stávajících (po vybourání starých vchodových dveří) je potřeba připravit otvor nebo zvolit rozměr vchodových dveří tak, aby bylo možné je namontovat. Spára mezi zárubní dveří a ostěním se po dokončení montáže vyplňuje montážní PU pěnou, případně je možné zárubeň po jejím obvodu zabetonovat.
Garážové/vedlejší dveře
Ocelové garážové/vedlejší dveře mají výšku prahu vždy 20 mm, případně jeho rozšíření +20 mm nebo +40 mm. S tímto je potřeba při přípravě stavebního otvoru počítat! Práh lze při montáži částečně nebo úplně zapustit pod úroveň hotové podlahy, více informací naleznete v návodu k montáži.
Šířka stavebního otvoru = šířka výrobku + 30 až 40 mm.
Výška stavebního otvoru nad hotovou podlahu = výška výrobku včetně prahu 20 mm + 15 až 20 mm.
Výška stavebního otvoru pod hotovou podlahu = výška rozšíření prahu + 15 až 20 mm.
Uvedený postup zaměření platí pro nově připravené otvory v ideálním případě. U otvorů stávajících (po vybourání starých vchodových dveří) je potřeba připravit otvor nebo zvolit rozměr vchodových dveří tak, aby bylo možné je namontovat. Spára mezi rámem dveří a ostěním se po dokončení montáže vyplňuje montážní PU pěnou.

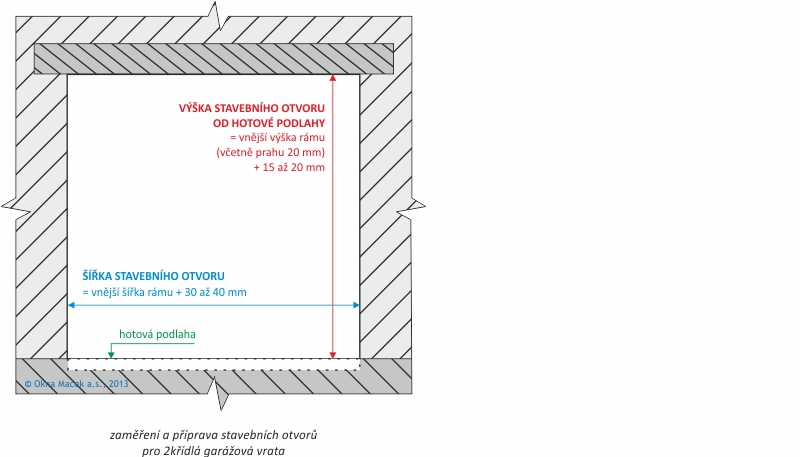

Dvoukřídlá garážová vrata
Ocelová 2křídlá garážová vrata mají výšku prahu vždy 20 mm, případně jeho rozšíření +20 mm nebo +40 mm. S tímto je potřeba při přípravě stavebního otvoru počítat! Práh lze při montáži částečně nebo úplně zapustit pod úroveň hotové podlahy, více informací naleznete v návodu k montáži.
Šířka stavebního otvoru = šířka výrobku + 30 až 40 mm.
Výška stavebního otvoru nad hotovou podlahu = výška výrobku včetně prahu 20 mm + 15 až 20 mm.
Výška stavebního otvoru pod hotovou podlahu = výška rozšíření prahu + 15 až 20 mm.
Uvedený postup zaměření platí pro nově připravené otvory v ideálním případě. U otvorů stávajících (po vybourání starých garážových vrat) je potřeba připravit otvor nebo zvolit rozměr vrat tak, aby bylo možné je namontovat. Spára mezi rámem vrat a ostěním se po dokončení montáže vyplňuje montážní PU pěnou.
Sekční garážová vrata
Sekční garážová vrata mají různé požadavky na velikost otvorů, ostění a nadpraží. Pro správnou funkčnost sekčních garážových vrat je důležité, aby byl perfektně připraven požadovaný stavební otvor, a to nejen rozměrově, ale i ostění a podlaha správně vodorovně a svisle! Ostění a strop musí být dokončeny a zaomítány, podlaha musí být dokončena dlažbou nebo jiným způsobem. S tímto je potřeba při přípravě stavebního otvoru počítat!
Ke každým vratům je podle jejich rozměrů a váhy přiřazován elektrický pohon. Vrata vám vyrobíme na míru podle hodnot níže uvedeného zaměření. U vrat ve výprodeji vám sdělíme otvor, do kterého jsou vhodná.
Uvedený postup zaměření platí pro nově připravené otvory v ideálním případě. U otvorů stávajících (po vybourání starých garážových vrat) je potřeba připravit otvor nebo zvolit rozměr vrat tak, aby bylo možné je namontovat.

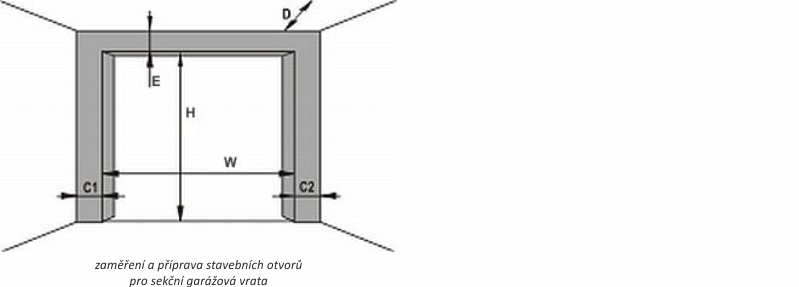

W: čistá šířka stavebního otvoru
H: čistá výška stavebního otvoru
C1, C2: boční šířky ostění
- všechny typy DOCO: min. 90 mm (stropní pohon)
- SF-200, SF-200/HL: min. 90 mm a na straně pohonu 300 mm (hřídelový/boční pohon)
D: minimální délka/hloubka garáže
- 4,5 m (stropní pohony)
- 4,0 m (hřídelový/boční pohon)
E: výška nadpraží
typ EXS-40 (snížené nadpraží, svislé pružiny)
- 80 mm bez pohonu
- 100 mm s pohonem
typ SRR-70 (snížené nadpraží, zadní pružiny)
- 100 mm bez pohonu
- 120 mm s pohonem
typ SF-200 (snížené nadpraží, přední pružiny)
- 200 mm bez pohonu
- 260 mm s pohonem
typ SF-200/HL (zvýšené nadpraží, přední pružiny)
- 500 mm bez i s pohonem
- 1000 mm bez i s pohonem
